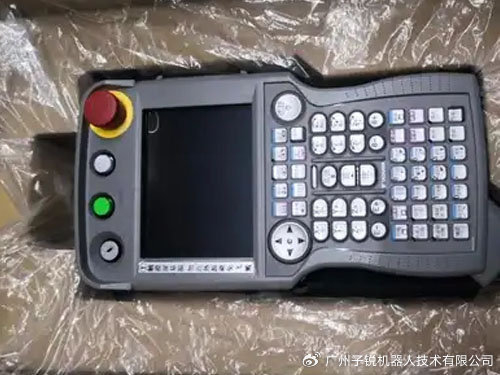

YRC1000控制系统配套手持示教器承担程序编写、点位校准、故障读取、工艺参数调整全部交互工作，整套显示链路整合外部通讯供电线缆、机身内部信号排线、背光驱动单元、主控信号板多层结构，任何一环运行状态偏离标准区间都会催生闪屏问题。自动化焊接、搬运、码垛工位长期高强度使用示教器，手持拖拽、环境粉尘湿气、持续电气损耗叠加作用，屏幕出现明暗交替闪烁、画面断续明暗、局部色块频闪等现象，操作界面频繁波动会干扰操作人员判断设备运行数据，生产线调试工序被迫停滞，持续带故障使用还会加速周边元件老化，扩大故障损伤范围，依托YRC1000示教器专属硬件架构分层排查处置，形成完整规范的安川机器人维修操作流程。

闪屏故障会根据故障点位差异呈现出完全不同的运行表象，依托现场直观现象可以快速缩小检修范围，减少无效拆解带来的时间损耗。部分示教器开机自检阶段画面稳定，手持挪动、弯折连接线缆瞬间出现高频闪烁，静置放置一段时间后画面恢复平稳；部分设备全程无规律明暗波动，无论线缆是否静止都持续频闪，调节屏幕亮度按键无法缓解异常状态；还有设备冷机启动显示正常，连续通电运行半小时后闪烁频次持续升高，关机静置降温后故障暂时消失。不同表象分别对应线路接触缺陷、电路元件老化、背光驱动失稳三类核心问题，区分各类工况下的故障表现，能够让安川机器人维修工作更有指向性，避免大范围无目的拆机检测。

车间生产环境带来的持续性侵蚀，会逐步弱化示教器显示链路的运行稳定性，是闪屏故障渐进式爆发的底层诱因。焊装、机加工工位漂浮的金属粉尘、焊接烟气会顺着示教器外壳缝隙、线缆接头间隙侵入机身内部，堆积在排线金手指、电路板元件引脚表面形成绝缘杂质，干扰信号与供电传输连续性。空气湿度偏高的生产时段，水汽附着在精密电路表层形成微导电层，加剧线路阻抗波动，电压传输出现瞬时落差直接引发画面明暗变化。车间大功率变频设备、焊接电源产生的电磁辐射，会干扰高速显示信号传输，信号波形畸变后屏幕无法稳定渲染画面，长期环境侵蚀累积的隐性损伤，需要系统化维修清理消除干扰源。

外部一体化通讯供电线缆疲劳损伤，是移动触发式闪屏最普遍的故障来源，YRC1000示教器配套线缆同步承载24V供电与高速图像传输信号，结构损耗会同步影响两层传输链路。日常调试作业中操作人员频繁举升、扭转、拖拽示教器，线缆两端接头位置长期承受弯折应力，内部多组芯线出现隐性半断状态，外皮外观无任何破损痕迹，晃动拉扯时线路导通状态时断时续。线缆两端航插长期插拔使用，针脚表面氧化积碳，接触电阻持续浮动，负载状态下电压瞬时跌落，背光与图像信号同步中断，直观表现为屏幕频繁闪烁。采用完好备用线缆交叉替换测试，可快速判定故障点位在线缆端还是示教器本体，简化前期维修筛查流程。

示教器机身内部柔性排线接触失效，会催生固定频次持续性闪屏，这类故障不受外部线缆移动状态影响，仅和机身开合、内部元件温升存在关联。YRC1000示教器采用翻转开合结构，液晶屏幕与内部主控板依靠长距离FPC排线完成信号对接，每次开合动作都会轻微拉扯排线两端卡扣接口，长期使用后金手指氧化、卡扣松动，信号传输出现间歇性中断。设备通电升温后排线基材轻微形变，触点贴合程度进一步下降，闪烁频次随之加剧，常规外观检查无法识别细微接触间隙，拆解壳体后取出排线清洁氧化层、重新压紧卡扣，即可消除信号间断引发的频闪问题，属于安川机器人维修过程中高频处置的基础隐患。

背光驱动电路元件性能衰减，会造成屏幕整体明暗无规则波动，故障集中体现在画面亮度同步起伏，图标与文字不会出现撕裂、色块偏移。示教器内部背光板依靠专用驱动芯片、滤波电容维持恒定输出电流，长时间连续通电运行后，电解电容容量衰减、稳压元件参数漂移，输出电流持续浮动，背光光源明暗同步变化形成频闪观感。车间电网瞬时浪涌、长期低温运行会加速这类元件老化，空载静态测量电路参数很难捕捉细微偏差，仅在持续带载运行状态下故障持续显现，拆解检测背光回路元件参数，更换失效元器件校准输出电流，能够彻底解决背光类闪屏故障。

主控板图像信号处理单元工况异常，属于排查难度更高的深层硬件故障，闪屏同时伴随画面色块错乱、界面刷新卡顿。主控板搭载图像解码芯片、高速信号隔离元件，负责接收控制柜下发的界面数据并转发至液晶屏幕，芯片焊点长期受机身震动影响出现虚焊，或是周边滤波元件失效造成信号杂波过多，图像解析过程出现间断。这类故障不受线缆移动、机身开合操作影响，更换线缆、清洁排线都无法缓解频闪，需要借助示波器检测信号输出波形，定位虚焊点位与失效元件，补焊、更换配件重构稳定信号传输回路，完成深度维修处置。

电磁干扰与接地不良诱发的假性闪屏，无需更换硬件元件，调整线路排布与接地状态即可消除故障，容易和硬件损伤类故障混淆延误维修进度。示教器配套线缆长期与伺服动力电缆、焊机电源线平行铺设，无隔离屏蔽措施，大功率电流产生的磁场干扰高速图像信号，画面出现高频轻微闪烁。控制柜接地端子锈蚀、接地线缆松动，设备运行过程产生的静电无法及时导出，堆积在示教器信号回路形成杂波，干扰屏幕稳定显示。重新规划线缆走向，分离动力线与信号通讯线，打磨紧固接地端子恢复完整接地回路，即可解除干扰带来的频闪现象。

规范静电防护拆机流程，能够规避安川机器人维修操作过程中新增元件损伤，避免单一故障衍生多重电路缺陷。拆解示教器前完全切断YRC1000控制柜总电源，静置足够时长释放机身内部残余弱电，佩戴防静电手环接触壳体与电路板，杜绝人体静电击穿显示芯片、背光驱动元件。有序拆卸外壳固定螺丝，分类收纳小型垫片与卡扣配件，平稳分离上下壳体，禁止撬动屏幕边框拉扯内部排线，防止排线断裂、屏幕密封结构破损。拆解完成后分区摆放屏幕、排线、主控板组件，按由外至内顺序逐项检测，为精准维修奠定操作基础。

分层递进式故障核验逻辑，能够有序区分线路、背光、主控、环境干扰四类故障，减少盲目更换配件增加的维修成本。第一步模拟现场工况晃动外部线缆，判断故障是否和外部线束相关；第二步更换完好线缆交叉测试，区分故障归属示教器本体还是外部配套部件；第三步打开壳体清洁内部排线，观察闪屏现象是否缓解；第四步检测背光驱动电路供电参数，排查元件老化隐患；第五步检测主控板信号输出波形，定位芯片与焊点缺陷；最后调整线缆排布、加固接地端子排除电磁干扰隐患，层层筛选锁定故障根源。

对应故障点位的标准化修复操作，可全面恢复示教器稳定显示能力，杜绝闪屏问题反复发作。外部线缆破损、航插氧化直接更换全新屏蔽通讯线缆，打磨控制柜与示教器两端接口针脚；内部排线氧化松动使用专用电子清洁剂擦拭金手指，完全压紧卡扣固定；背光回路电容、驱动芯片老化更换同规格元件，校准输出电流区间；主控板虚焊点位补焊加固，更换失效隔离元件重构信号回路；电磁干扰类故障重新规划布线路径，紧固全系统接地点位消除杂波。所有修复操作完成后清理机身内部粉尘杂质，规整排线排布避免装配挤压造成二次接触不良。

建立示教器日常专项管护机制，能够延缓线路与电路元件老化速度，从源头降低闪屏类故障出现频次。每日作业结束后规整通讯线缆，避免长时间弯折挤压接头位置，配套专用收纳支架放置示教器减少坠落磕碰；每周擦拭线缆航插、示教器外壳缝隙粉尘，保持机身内部洁净干燥；定期检查控制柜接地端子紧固状态，调整车间强弱电线路分隔排布减少电磁干扰；设备出现轻微频闪、偶尔明暗波动等初期异常时及时停机检测处置，防止小隐患持续恶化演变为重度硬件损伤，有效缩减生产线停机时长与设备运维投入，保障YRC1000机器人自动化工位持续稳定运转。
